Kako noge za palete i čepovi za gniježenje poboljšavaju mogućnost slaganja?

Noge za palete i čepovi za gniježđenje poboljšati mogućnost slaganja stvarajući precizan mehanički spoj između naslaganih paleta koji sprječava bočno pomicanje, kontrolira okomito povećanje svake dodatne palete i ravnomjerno raspoređuje tlačna opterećenja preko definiranih kontaktnih točaka. Rezultat je sustav slaganja koji je strukturno stabilan, prostorno učinkovit i siguran za rukovanje — kvalitete koje ravne palete bez ovih komponenti ne mogu pouzdano postići same.

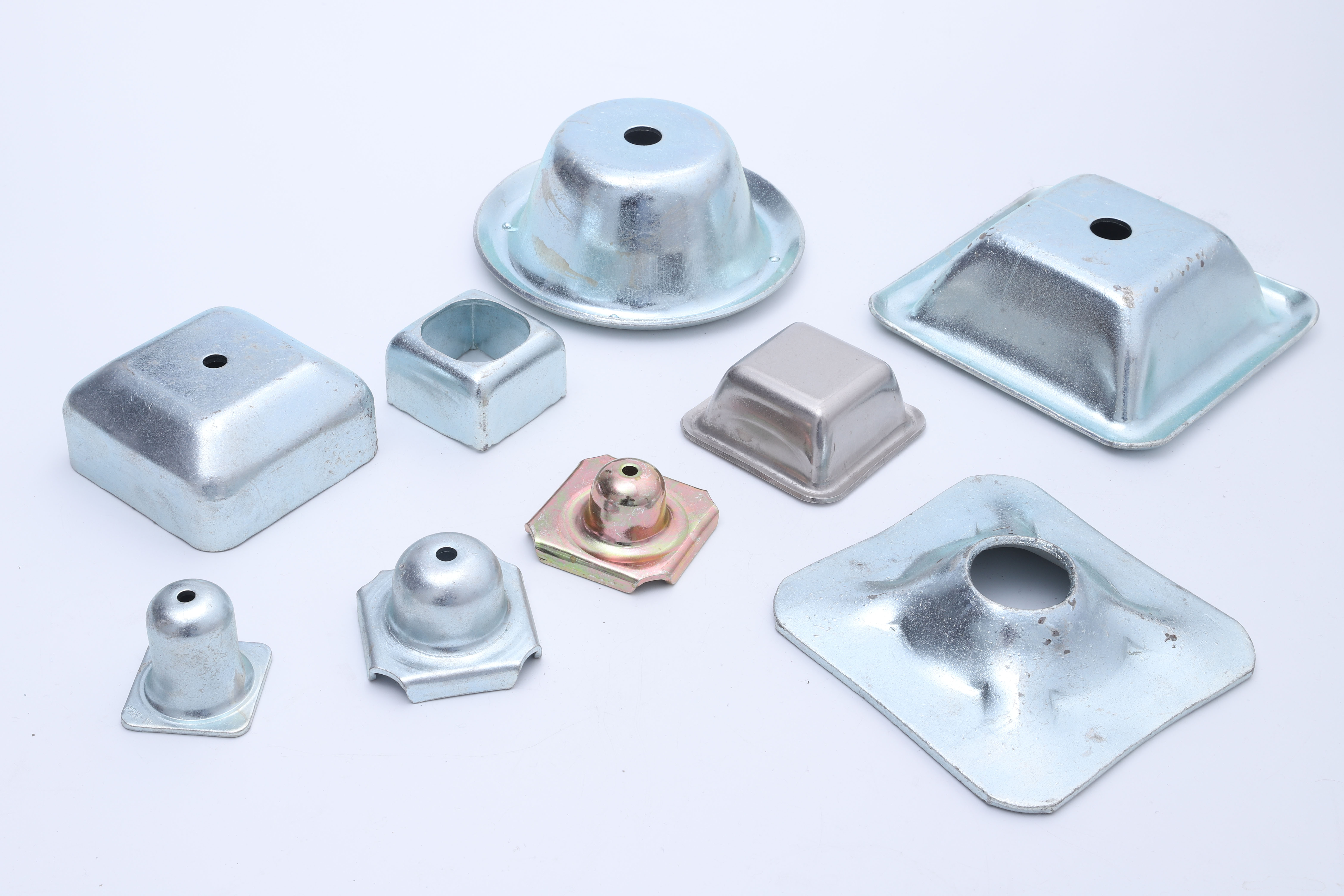

na Ningbo Dasheng Metal Products Co., Ltd , proizvodimo noge za palete i čepove za gniježđenje pomoću procesa preciznog utiskivanja metala, dubokog izvlačenja i zavarivanja. Naša izravna uključenost u proizvodnju ovih komponenti daje nam detaljno razumijevanje kako se točnost dimenzija i kvaliteta materijala pretvaraju u performanse slaganja u stvarnom svijetu. Sljedeći članak ispituje svaki aspekt načina na koji ove dvije komponente rade zajedno kako bi transformirale slaganje paleta iz nepouzdanog ručnog zadatka u kontroliranu, ponovljivu i mjerljivu operaciju.

Mehanika načina na koji čepovi učvršćuju palete u ravninu

Temeljni mehanizam pomoću kojeg paletne noge i čepovi za gniježđenje poboljšavaju mogućnost slaganja je utikač u stopu. Kada se prazna paleta postavi na drugu, čepovi za gniježđenje koji strše s donje strane gornje palete spuštaju se u otvorene šupljine na vrhu stopa na donjoj paleti. Ovaj angažman čini tri stvari istovremeno: postavlja gornju paletu u precizno vodoravno poravnanje s donjom, ograničava koliko daleko se gornja paleta može spustiti u donju (kontrolirajući prirast ugniježđenja) i odupire se svakoj bočnoj sili koja bi inače uzrokovala pomicanje ili naginjanje hrpe.

Bez čepova za gniježđenje, složene palete nemaju međusobnu mehaničku vezu. U potpunosti se oslanjaju na gravitaciju i trenje kako bi ostali u položaju. Na glatkim podovima skladišta, tijekom rukovanja viličarom ili u vozilima u pokretu, samo trenje nije dovoljno da spriječi pomicanje. Hrpa od deset paleta bez međusobno povezanih komponenti može se pomaknuti bočno za nekoliko centimetara pod skromnim bočnim ubrzanjem — dovoljno da se hrpa prevrne ili da postane nesigurna za podizanje kao jedinice.

Geometrija utikača i njezin učinak na preciznost snopa

Geometrija umetka za gniježđenje - njegov kut suženja, vanjski promjer, debljina stjenke i visina - određuje koliko precizno gornja paleta sjedi u odnosu na donju i koliko bočne zračnosti postoji unutar zahvaćene hrpe. Utikač s velikim ulaznim konusom (obično 3° do 7° kuta gaza ) vodi paletu u položaj čak i kada postavljanje nije savršeno centrirano, dok čvršće prianjanje na dnu zahvata osigurava precizno poravnanje koje zahtijevaju automatizirani sustavi rukovanja. Precizno utisnuti čepovi proizvedeni za postizanje uskih dimenzijskih tolerancija ponovljivost položaja unutar ±1 mm — neophodno za palete kojima rukuju robotski sustavi ili automatizirano vođena vozila.

Kontrola prirasta ugniježđivanja: Koliko se prostora zapravo štedi

Jedan od najmjerljivijih načina na koji nožice paleta i čepovi za gniježđenje poboljšavaju mogućnost slaganja je omogućavanje kontroliranog i predvidljivog prirasta za gniježđenje — dodatna okomita visina koju dodaje hrpi svaka sljedeća paleta. Ovaj prirast je određen razlikom između ukupne visine podnožja palete i dubine do koje se utikač zaliježe unutar njega.

Dobro osmišljen sustav ugniježđivanja obično postiže prirast ugniježđivanja od 30 do 60 mm po paleti . Za usporedbu, konvencionalna drvena blok paleta ukupne visine od približno 145 mm dodaje punih 145 mm hrpi sa svakom dodatnom jedinicom — jer uopće nema mogućnost ugniježđivanja. Implikacije uštede prostora su dramatične:

Kao što pokazuje tablica, prednost uštede prostora se povećava što je više paleta složeno, jer fiksna osnovna visina donje palete postaje manji udio ukupne visine hrpe. Na 50 paleta, stabilni sustav s korakom od 40 mm zauzima manje od 30% prostora zahtijevaju konvencionalne palete — transformacija koja izravno utječe na to koliko praznih paleta skladište može pohraniti, koliko ih se može utovariti na povratni kamion i koliko se učinkovito može upravljati skupom paleta.

Zašto je važna precizna kontrola inkrementa gniježđenja

Dosljedna kontrola inkrementa ugniježđenja moguća je samo kada su noge za palete i čepovi za ugniježđenje proizvedeni prema specifikacijama preciznih dimenzija. Ako se visina stopala razlikuje za nekoliko milimetara kroz flotu paleta - kao što je slučaj kada se komponente proizvode s nedovoljnom kontrolom kvalitete - prirast ugniježđenja postaje nepredvidiv. Neke palete će se ugnijezditi dublje nego što je predviđeno, što može dovesti do kontakta palete i oštećenja robe na utovarenoj paleti ispod. Drugi se uopće neće ugnijezditi ako čep ne uspije ispravno zahvatiti šupljinu stopala. Dosljednost dimenzija u svakoj komponenti u floti temelj je pouzdane mogućnosti slaganja.

Raspodjela opterećenja i strukturalna stabilnost tijekom slaganja

Mogućnost slaganja nije samo u tome koliko su palete kompaktno ugniježđene — također je u tome koliko sigurno i stabilno podnose teret kada su složene s robom. Paletne noge igraju središnju ulogu u tome definirajući točno gdje se tlačne sile prenose između naslaganih paleta i na pod. U hrpi s više paleta koja nosi natovarene palete, noge svake gornje palete moraju prenijeti svoje opterećenje izravno na strukturne elemente palete ispod - ne na površinu palube između nogu, koja u većini dizajna paleta nije projektirana za nošenje tlačnog opterećenja odozgo.

To osiguravaju precizno postavljene noge prijenos opterećenja događa se na ispravnim točkama u svakoj konfiguraciji slaganja. Kada su noge dosljedno postavljene na uglovima i rubovima palete - kao što su u dobro osmišljenom sustavu s kontroliranim proizvodnim tolerancijama - svaka razina natovarenog hrpa je podržana strukturnim stupovima koje formiraju noge ispod nje. Ova staza tereta nalik stupu je mehanički učinkovita i sprječava savijanje i savijanje paletnih ploča do kojih dolazi kada se tereti prebace na nepodržana područja.

Uloga umetnutih čepova u sprječavanju kolapsa hrpe

Kada je natovareni hrp paleta izložen vodoravnim silama - od vozila koje zaobilazi ugao, viljuškara koji naglo usporava ili seizmičke aktivnosti u skladištu - sklonost hrpe je da se nagne i potencijalno prevrne. Čepovi za gniježđenje koji se pozitivno zahvaćaju u noge paleta odupiru se ovoj tendenciji djelujući kao spojni spojevi između susjednih paleta. Kontakt čepa s unutarnjom stijenkom šupljine stopala pretvara bočnu silu u kompresijsku i vlačnu interakciju između dviju komponenti, raspršujući energiju umjesto da dopušta da palete klize jedna u odnosu na drugu.

Otpor na smicanje koji pruža jednokratno spajanje stopice čepa ovisi o debljini stjenke obje komponente, dubini spoja i svojstvima materijala svakog dijela. Prešani čelični čep koji zahvaća šupljinu čeličnog podnožja pruža znatno veću otpornost na smicanje od plastičnog čepa u plastičnom podnožju — što je važno za radnje u kojima se naslagane palete prevoze kamionom na velike udaljenosti na nesavršenim površinama ceste.

Kako ujednačenost visine stopala utječe na razinu snopa

Snop paleta je ravan onoliko koliko ga podupiru noge. Ako četiri ili više stopa na jednoj paleti variraju u visini - čak i za nekoliko milimetara - platforma paleta neće sjediti ravno na paleti ispod nje. Ovaj nagib se nakuplja sa svakom dodatnom paletom u hrpi: varijacija visine od 2 mm po paleti postaje 20 mm nagnuti preko hrpe od deset paleta, što je dovoljno da gornju paletu učini vidljivo nestabilnom i potencijalno nesigurnom za podizanje kao jedinicu viličarom.

Kontrola ujednačenosti visine stopala u cijeloj floti paleta zahtijeva proizvodne procese koji mogu proizvesti komponente do malih tolerancija visine - obično ±0,5 mm ili bolje za precizne primjene. na Ningbo Dasheng Metal Products Co., Ltd , naše operacije dubokog izvlačenja i utiskivanja provode se s alatima koji održavaju dosljedan protok materijala i dubinu oblikovanja, osiguravajući da svaka stopa proizvedena u proizvodnoj seriji zadovoljava navedenu visinu unutar potrebne tolerancije. Ova se dosljednost provjerava provjerama kvalitete tijekom procesa, a ne oslanjanjem samo na inspekciju na kraju linije.

Geometrija stopala i njezin učinak na izravni kontakt

Osim visine, ravnost i pravokutnost kontaktne površine baze stopala također utječu na ravnost snopa. Stopalo s iskrivljenom ili neravnom bazom će se ljuljati na površini ispod sebe umjesto da ostvari stabilan, ujednačen kontakt. Ovo ponašanje ljuljanja pod opterećenjem stvara koncentracije naprezanja na rubovima kontaktnog područja, ubrzavajući trošenje i povećavajući rizik od deformacije stopala tijekom vremena. Precizno oblikovana metalna stopala, proizvedena matricama koje kontroliraju ravnost kontaktne površine unutar određenih granica, eliminiraju ovaj problem osiguravajući da svaka noga stoji stabilno i ravnomjerno prenosi opterećenje preko cijele svoje baze.

Performanse slaganja na različite konfiguracije podnožja paleta

Ne isporučuju sve konfiguracije podnožja za palete iste performanse slaganja. Broj stopa, njihov obrazac postavljanja, njihova pojedinačna geometrija i broj čepova za gniježđenje po paleti utječu na to kako sustav radi u stvarnim radnim uvjetima. Razumijevanje kompromisa između uobičajenih konfiguracija pomaže odrediti pravi dizajn za određenu aplikaciju.

Konfiguracija s 9 točaka pruža najbolju sveukupnu mogućnost slaganja jer maksimizira broj isprepletenih zahvata utikača i stopala po paleti, raspodjeljuje opterećenje na najveći broj kontaktnih točaka i smanjuje otklon palube između stopala. Međutim, to također rezultira malo većim prirastom ugniježđenja od sustava s 4 kuta, jer se više materijala za podnožje mora smjestiti u razmak za slaganje. Optimalna konfiguracija za bilo koju operaciju ovisi o ravnoteži između zahtjeva nosivosti, ciljeva učinkovitosti ugniježđivanja i dimenzionalnih ograničenja opreme za rukovanje.

Izbor materijala i njegov utjecaj na izvedbu slaganja tijekom vremena

Poboljšanja mogućnosti slaganja koja pružaju noge palete i čepovi za gniježđenje održavaju se tijekom životnog vijeka palete samo ako su komponente proizvedene od materijala koji zadržavaju svoju geometriju pod opetovanim ciklusima opterećenja. Degradacija materijala - puzanje, pucanje uslijed zamora, korozija ili toplinska deformacija - mijenja dimenzionalne karakteristike stopala i utikača na načine koji postupno potkopavaju preciznost međusobnog povezivanja o kojoj ovisi mogućnost slaganja.

• Noge od prešanog čelika održavaju svoju geometriju pod trajnim tlačnim opterećenjima bez puzanja, otporni su na udar bez loma i dosljedno rade u temperaturnom rasponu od -40°C do 300°C. Njihova dimenzijska stabilnost tijekom stotina ciklusa opterećenja najveća je od svih uobičajenih materijala za stopala.
• Noge od nehrđajućeg čelika nude istu mehaničku stabilnost kao prešani ugljični čelik uz dodatnu otpornost na koroziju u mokrom, prehrambenom ili kemijskom okruženju. Oni su poželjan izbor kada se mogućnost slaganja paleta mora održavati ponovljenim ciklusima pranja.
• Noge od polietilena visoke gustoće (HDPE). pružaju odgovarajuću mogućnost slaganja za laka do srednja opterećenja, ali su osjetljivi na puzanje pod dugotrajnim tlačnim naprezanjem, osobito na povišenim temperaturama. S vremenom, opterećena hrpa može uzrokovati trajno sabijanje HDPE stopala, smanjujući visinu stopala i mijenjajući prirast ugniježđenja.
• Noge od polipropilena su lakši i jeftiniji od HDPE-a, ali imaju smanjenu otpornost na udarce i veću osjetljivost na krti lom na temperaturama ispod ništice. U okruženjima hladnog lanca, polipropilenske noge mogu puknuti pod udarnim opterećenjem koje nastaje tijekom pada palete ili grubog rukovanja, čime se njihova funkcija međusobnog blokiranja u potpunosti eliminira.
• Noge od aluminijske legure kombiniraju malu težinu s dobrom dimenzionalnom stabilnošću i otpornošću na koroziju, što ih čini prikladnima za primjene u kojima je težina palete kritično ograničenje — poput zračnog prijevoza ili visokofrekventnih operacija ručnog rukovanja.

Za operacije gdje se mora pouzdano održavati mogućnost slaganja 100 ili više ciklusa paleta Noge od prešanog ili nehrđajućeg čelika najpouzdaniji su izbor. Njihova otpornost na puzanje, udarce i temperaturne varijacije osigurava da se preciznost dimenzija utvrđena u proizvodnji očuva tijekom vijeka trajanja komponente.

Mogućnost slaganja u okruženjima automatiziranih skladišta

U ručno upravljanim skladištima, mala količina neusklađenosti hrpe može se ispraviti tako da radnik premjesti palete. U automatiziranim okruženjima — gdje robotski slagači, automatizirano vođena vozila (AGV) i automatizirani sustavi za skladištenje i preuzimanje (AS/RS) rukuju paletama bez ljudske intervencije — ne postoji mehanizam za korekciju. Paleta koja se ne ugnijezdi unutar svoje specificirane dimenzionalne ovojnice uzrokovat će zastoj, grešku senzora ili zastoj sustava koji zaustavlja cijelu operaciju.

To je razlog zašto automatizirani logistički operateri određuju ekstremno niske tolerancije na paletnim nogama i čepovima za gniježđenje — često strože od standardnih tolerancija koje se koriste u primjenama ručnog rukovanja. Tipični zahtjevi za automatizirane sustave uključuju:

1. Tolerancija visine stopala: ±0,5 mm preko svih nogu na jednoj paleti i preko svih paleta u floti.
2. Tolerancija promjera utikača: ±0,3 mm kako bi se osigurala stalna dubina zahvata i otpornost na bočno pomicanje.
3. Tolerancija položaja stopala: ±1 mm od navedenog položaja na platformi paleta, za poravnanje s točkama robotskog odabira i zonama detekcije senzora.
4. Ponovljivost visine hrpe: Ukupna visina ugniježđene hrpe mora biti predvidljiva do ±2 mm po paleti kako bi se omogućilo AS/RS sustavima da točno postave svoje vilice bez ponovne kalibracije između ciklusa.
5. Otpor bočnog pomaka: Ugniježđeni hrp mora izdržati sile bočnog pomaka od najmanje 200 N, a da se gornja paleta ne pomakne više od 2 mm u odnosu na onu ispod nje.

Dosljedno postizanje ovih specifikacija u velikim proizvodnim serijama zahtijeva precizne proizvodne sposobnosti koje Ningbo Dasheng Metal Products Co., Ltd donosi svakoj komponenti koju proizvodimo. Naš alat za žigosanje i duboko izvlačenje dizajniran je i održava se u skladu s dimenzionalnim zahtjevima specifikacije svakog kupca, a naši procesi provjere kvalitete potvrđuju da svaka komponenta koja napušta naš pogon zadovoljava tolerancije potrebne za namjeravanu primjenu — uključujući zahtjevne zahtjeve automatiziranih logističkih okruženja.

Kako dizajn čepa za gniježđenje utječe na lakoću slaganja

Poboljšanja mogućnosti slaganja praktično su korisna samo ako se hrpa može jednostavno i pouzdano odvojiti kada su potrebne pojedinačne palete. Utikač za gniježđenje koji se zahvati tako čvrsto da zahtijeva pretjeranu silu za odvajanje stvara probleme u radu: produljeno vrijeme slaganja, veći rizik od oštećenja palete tijekom odvajanja i poteškoće za automatizirane slagače da generiraju potrebnu silu podizanja bez oštećenja palube.

Dizajn dobrog umetka za gniježđenje uravnotežuje tri konkurentna zahtjeva:

• Dovoljan zahvat da se odupre bočnom pomaku pod silama koje se javljaju tijekom transporta i rukovanja — obično zahtijevaju minimalnu dubinu zahvata od 15-25 mm.
• Kontrolirani razmak između čepa i unutarnje stijenke nožice — dovoljno da se omogući glatko uključivanje i isključivanje bez vezivanja, obično 0,5–2 mm radijalnog zazora, ovisno o primjeni.
• Kut gaza na vanjskoj strani čepa — blago suženje (3°–7°) koje vodi čep u šupljinu stopala tijekom slaganja i olakšava čisto odvajanje bez učinka usisavanja koji se može pojaviti kod čepova s paralelnim stijenkama u dubokim šupljinama.

Postizanje te ravnoteže zahtijeva i promišljen dizajn i preciznu proizvodnju. Čep koji je formiran s nedosljednom debljinom stjenke ili izvanokruglog poprečnog presjeka ponašat će se nepredvidivo — vezivati ​​će se u nekim orijentacijama i labavo pristajati u drugima. Precizno utisnuti i duboko izvučeni čepovi, proizvedeni od metalnog lima jednake debljine s kontroliranim parametrima oblikovanja, eliminiraju ovu varijabilnost i daju isto ponašanje zahvaćanja i odvajanja na svakoj paleti u floti.

Učinak slaganja na upravljanje flotom paleta

Poboljšana mogućnost slaganja ne utječe samo na fizičke dimenzije hrpe paleta — ona ima izravne i mjerljive učinke na učinkovitost upravljanja flotom paleta u cijelom opskrbnom lancu. Operacije koje mogu kompaktnije i stabilnije složiti prazne palete dobivaju prednosti u svakoj točki logističkog ciklusa gdje je palete potrebno skladištiti, prebrojati, transportirati ili dohvatiti.

Kapacitet skladištenja na mjestima otpreme i prijema

na dispatch docks, distribution centers, and manufacturing facilities, empty pallets awaiting loading occupy floor space that could otherwise be used for productive storage. A nestable pallet system that reduces stack height by 65-70% u usporedbi s konvencionalnim paletama omogućuje da ista podna površina drži tri do četiri puta više praznih paleta. To izravno smanjuje učestalost nadopunjavanja paleta i rad povezan s upravljanjem velikim brojem pojedinačno pohranjenih jedinica.

Učinkovitost povratnog tereta

Logistika povrata — vraćanje praznih paleta natrag kroz opskrbni lanac — troškovno je mjesto koje se mjeri izravno s volumenom paleta. Standardna prikolica s unutarnjom visinom od 2700 mm može primiti 18 konvencionalnih paleta složenih na 145 mm svaka . Sa stabilnim sustavom s korakom od 40 mm i visinom baze od 150 mm, ista prikolica može nositi cca 64 palete u istom okomitom prostoru — više od tri puta veće opterećenje. Ovo smanjenje povratnih prijevoznih putovanja smanjuje troškove goriva, radne sate vozača i emisije ugljika izravno proporcionalno poboljšanju učinkovitosti slaganja.

Smanjene operacije rukovanja po ciklusu palete

Budući da su nestabilne hrpe strukturalno stabilne i da se njima može rukovati kao jednom jedinicom bez rizika od pomicanja pojedinačnih paleta, operateri viličara mogu premjestiti veće količine praznih paleta u jednom dizanju. Stabilan hrp od 20 stabilnih paleta može se pomicati kao jedinica; 20 konvencionalnih paleta bez međusobnog spajanja zahtijevalo bi višestruke odvojene poteze ili korištenje specijalizirane opreme. Ovo smanjenje pojedinačnih operacija rukovanja smanjuje vrijeme rada, trošenje viličara i rizik od nezgoda povezanih s rukovanjem.

Ključne specifikacije koje treba definirati za optimalnu mogućnost slaganja

Za operacije specificiranja novih paletnih stopala i čepova za gniježđenje ili procjene postojećih komponenti za izvedbu mogućnosti slaganja, sljedeći parametri su najvažniji za definiranje i provjeru:

1. Ciljani prirast ugniježđenja: Definirajte najveći prihvatljivi vertikalni dodatak visine po ugniježđenoj paleti, na temelju dostupnog skladišnog i transportnog prostora i očekivanog broja paleta u svakoj hrpi.
2. Visina stopala i tolerancija: Navedite nominalnu visinu stopala potrebnu za osiguravanje odgovarajućeg slobodnog prostora za ulazak viličara (minimalno 95 mm) i maksimalnu dopuštenu varijaciju visine preko svih stopa na jednoj paleti (obično ±0,5 mm za precizne primjene).
3. Dubina zahvata utikača: Definirajte dubinu do koje utikač za gniježđenje mora zahvatiti šupljinu stopala kako bi pružio potreban otpor bočnog pomaka, uravnotežen u odnosu na silu odvajanja koja je prihvatljiva za ručno ili automatizirano slaganje.
4. Radijalni razmak od utikača do stopala: Odredite razmak između vanjske stijenke umetka i unutarnje stijenke šupljine stopala, balansirajući između lakoće zahvata i čvrstoće pozicione brave.
5. Otpor bočnog pomaka: Definirajte minimalnu bočnu silu koju ugniježđeni hrp mora izdržati bez pomicanja, na temelju dinamičkih sila koje se javljaju tijekom prijevoza u predviđenom tipu vozila.
6. Materijal i površinska obrada: Odaberite materijal stope i čepa na temelju zahtjeva opterećenja, temperaturnog raspona, izloženosti koroziji i broja ciklusa tijekom kojih komponente moraju zadržati svoje specifikacije dimenzija.
7. Konfiguracija i broj: Odlučite o broju i obrascu postavljanja stopa na temelju zahtjeva nosivosti palete i ciljanog povećanja ugniježđenja, koristeći podatke usporedbe konfiguracije kao početnu referencu.

na Ningbo Dasheng Metal Products Co., Ltd , naš iskusni inženjerski tim radi s kupcima od faze specifikacije do proizvodnje i isporuke, osiguravajući da je svaki parametar koji upravlja performansama slaganja ispravno definiran i pouzdano postignut. Od odabira optimalnog materijala i projektiranja alata do proizvodnje gotovih komponenti i provjere njihove usklađenosti dimenzija, pružamo tehničku stručnost i proizvodnu preciznost koju zahtijevaju kvalitetne paletne noge i čepovi za gniježđenje.
